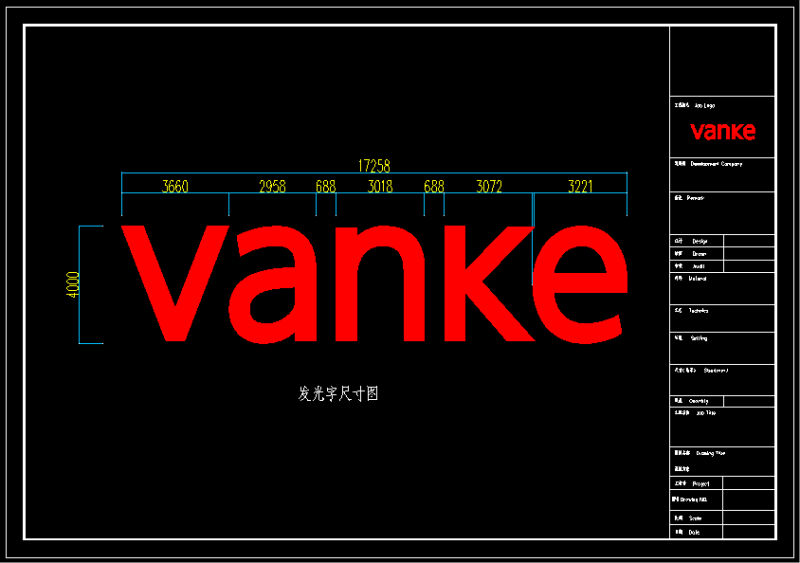

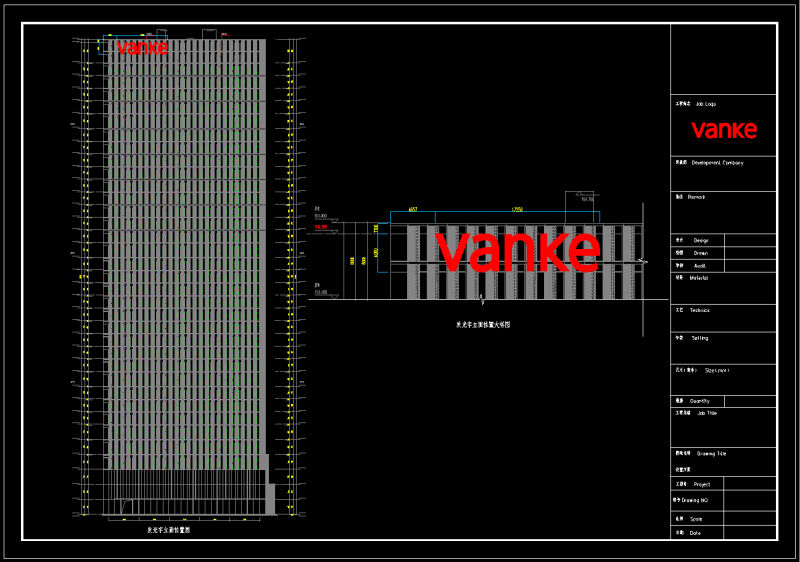

樓頂發光字鋼結構設計出圖分設計圖和施工詳圖兩階段，設計圖為設計單位提供，施工詳圖通常由樓頂發光字鋼結構制造公司根據設計圖編制，有時也會由設計單位代為編制。

由于近年樓頂發光字鋼結構項目增多和設計院鋼結構工程師缺乏的矛盾，有設計能力的樓頂發光字鋼結構公司參與設計圖編制的情況也很普遍。

1、樓頂發光字鋼結構設計圖: 是提供制造廠編制施工詳圖的依據。 深度及內容應完整但不冗余。

在設計圖中，對于設計依據、荷載資料（包括地震作用）、技術數據、材料選用及材質要求、設計要求（包括制造和安裝、焊縫質量檢驗的等級、涂裝及運輸?shù)龋?、結構布置、構件截面選用以及結構的主要節點構造等均應表示清楚，以利于施工詳圖的順利編制，并能正確體現設計的意圖。主要材料應列表表示。

2、樓頂發光字鋼結構施工詳圖:又稱加工圖或放樣圖等。深度須能滿足車間直接制造加工。

不完全相同的另構件單元須單獨繪制表達，并應附有詳盡的材料表。

設計圖及施工詳圖的內容表達方法及出圖深度的控制，目前比較混亂，各個設計單位之間及其與鋼結構公司之間不盡相同。
